ELECTRONICS

MID製品(立体成形基板)

  • MID(立体成形基盤)とはへのリンク
  • MID×ソルダーレジストとはへのリンク
  • MIDの採用メリットへのリンク
  • MID製作工程へのリンク
  • MID用ソルダーレジストへのリンク
  • 関連動画へのリンク

MID(立体成形基板)とは

MID(Molded Interconnect Device)とは、機械的と電気的機能を持った電気回路配線付きプラスチック射出成形品のことをいいます。

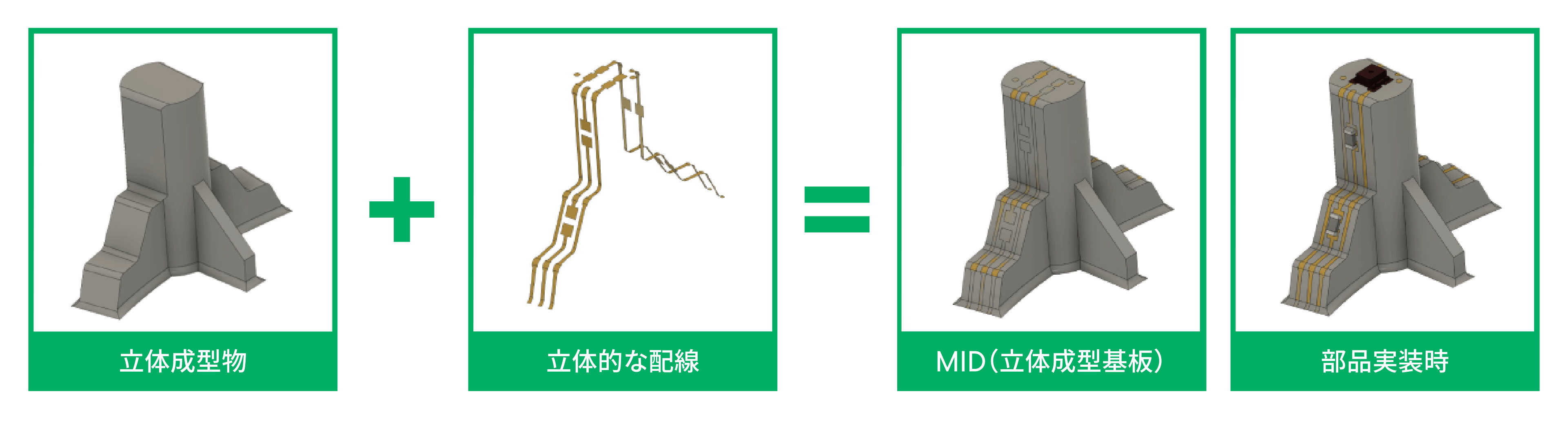

MID (Molded Interconnect Device)

MID(立体成形基板)の説明

MID×ソルダーレジストとは

従来は「アンテナ用途」等の代表的なMID製品はソルダーレジストを必要としないと考えられてきました。しかし、当社SR処理を施したMIDは、MID基板の永久保護膜、つまり、ほこりや熱、湿気などから回路パターンを保護し、絶縁性を維持することで新たな付加価値が実現できます。

現在ではアンテナのような部品はメッキのみで作製されていますが、今後はMID×ソルダーレジストで当社の強みを活かした付加価値を付けた製品で年々需要が高まり続けている微細化、軽薄短小といった電子業界のニーズに対応し、当社のMID×ソルダーレジストが活躍する将来像を期待しています。

現在は多くの試作案件を承っており、開発段階のお客様とイメージ通りの”カタチ”となるよう打ち合わせ・研究を重ねています。

製品例

MID(立体成形基板)製品例(ロケット)

MIDロケット
(ノベルティ)

用途例

車載 / アンテナ / 医療機器 / ロボット / アミューズメント 等

MIDの採用メリット

MID採用のメリット
小型化 部品点数
削減
工程削減 歩留まり
向上
MID技術
の応用
MIDコネクタ
MID+MIDの接続
筐体配線
基板の統合
はんだ付け
廃止

MID技術+部品実装を応用した製品小型化、一体化による実装効率向上など期待されています。

MID製作工程

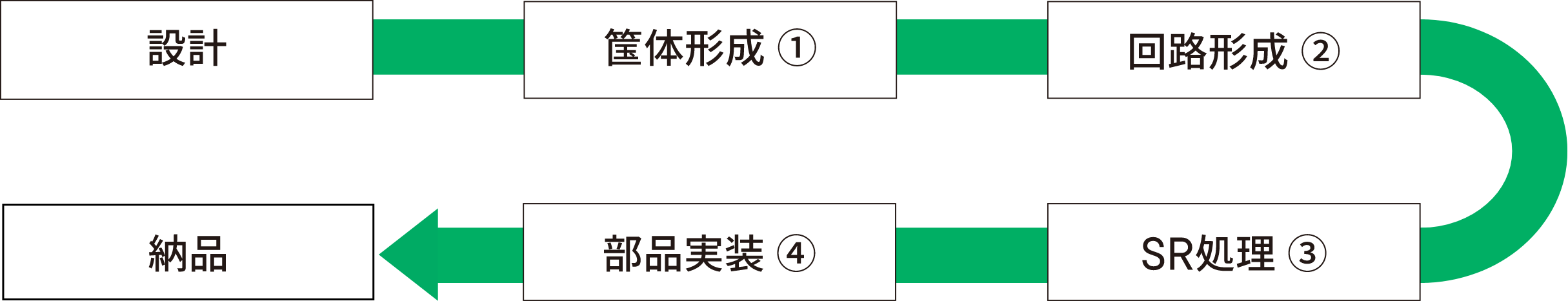

製作工程

MIDの製作工程
  • ① 切削・金型を用いて筐体形成
  • ② 成形品の表面に電気回路形成
  • ③ ソルダーレジスト塗布&開口
  • ④ 成形体に部品実装

製作サンプル例

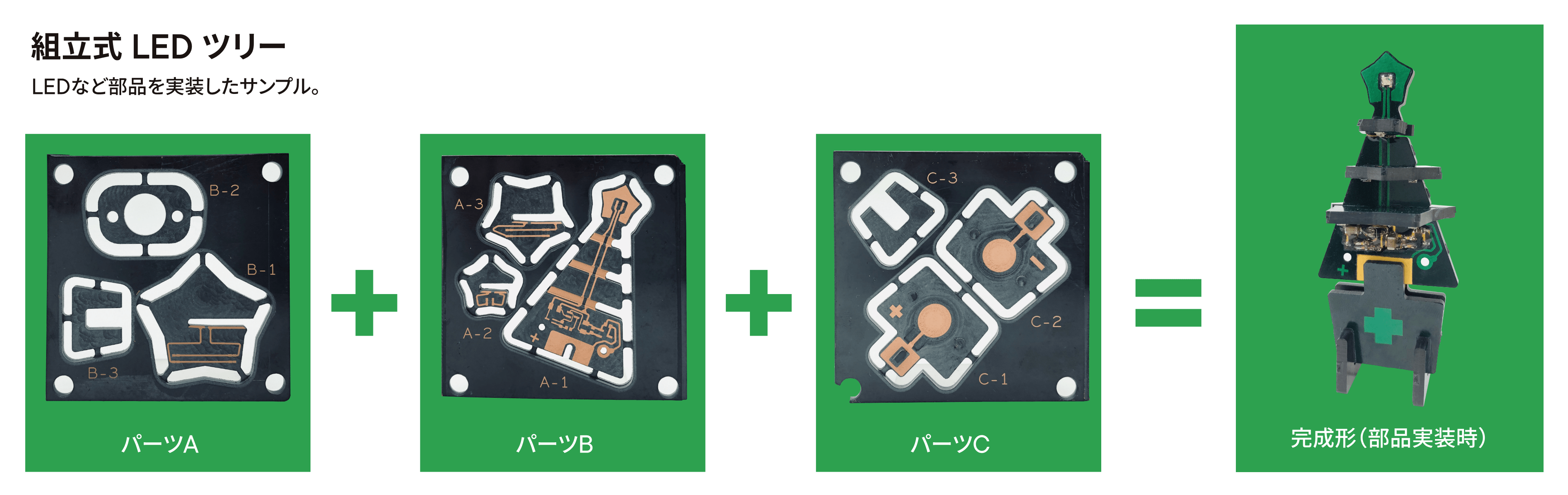

組立式LEDツリーのサンプル

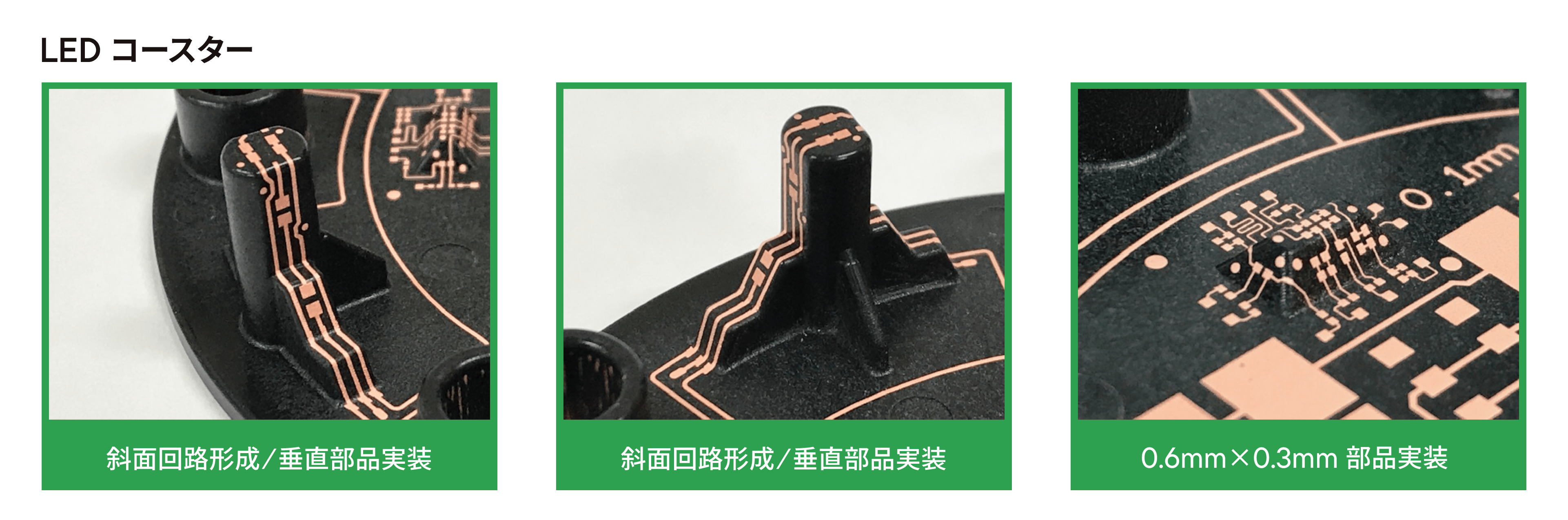

LEDコースターのサンプル

MID用ソルダーレジスト

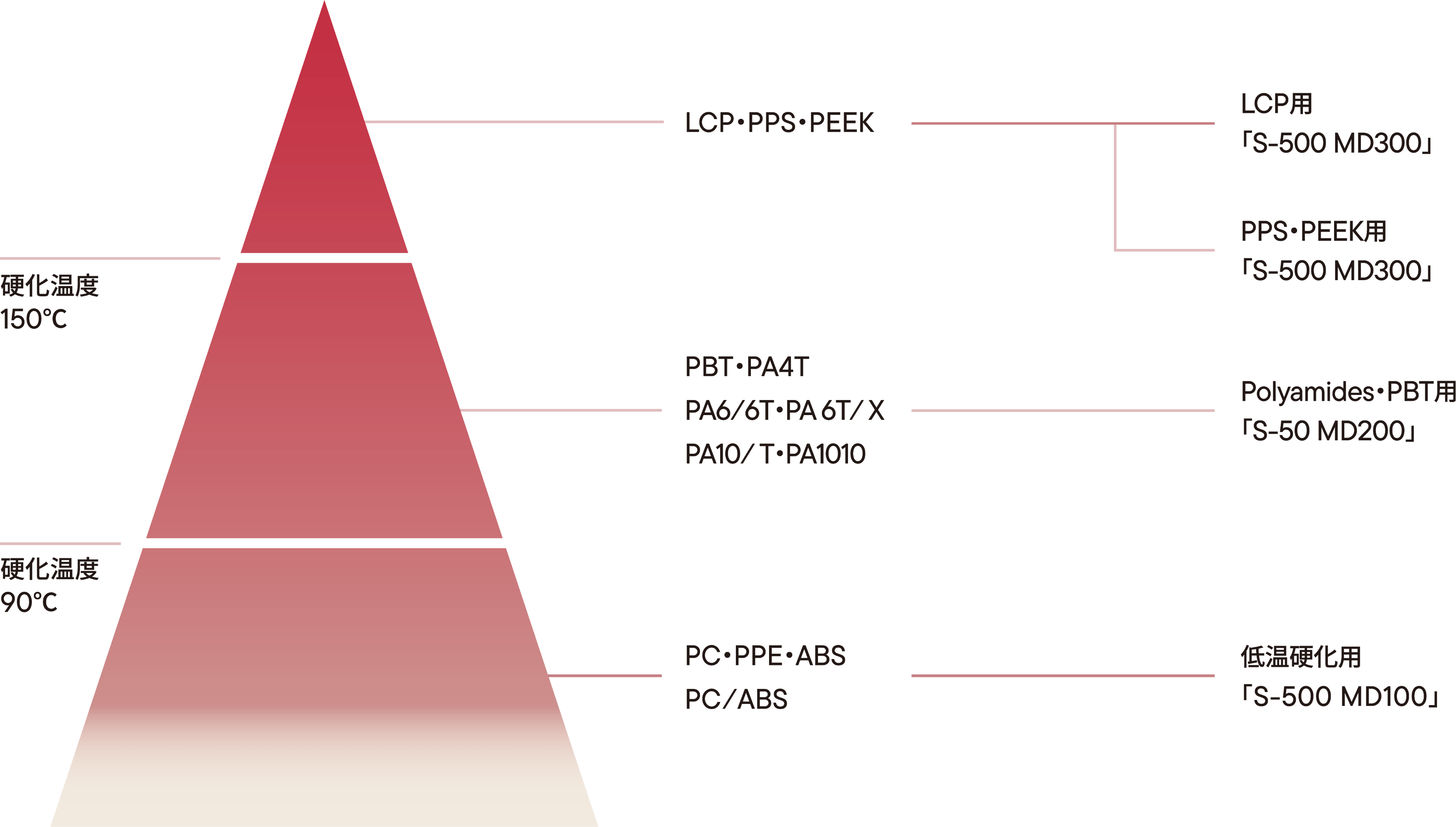

MID用ソルダーレジスト

MIDにソルダーレジスト処理を行うことで回路保護や部品実装が可能になり、プリント配線板の新たな可能性を生み出すことが出来ます。
太陽インキ製造(株)では各基材に合わせたソルダーレジストを準備しています。
ソルダーレジスト販売や塗布についてお気軽にお問い合わせください。

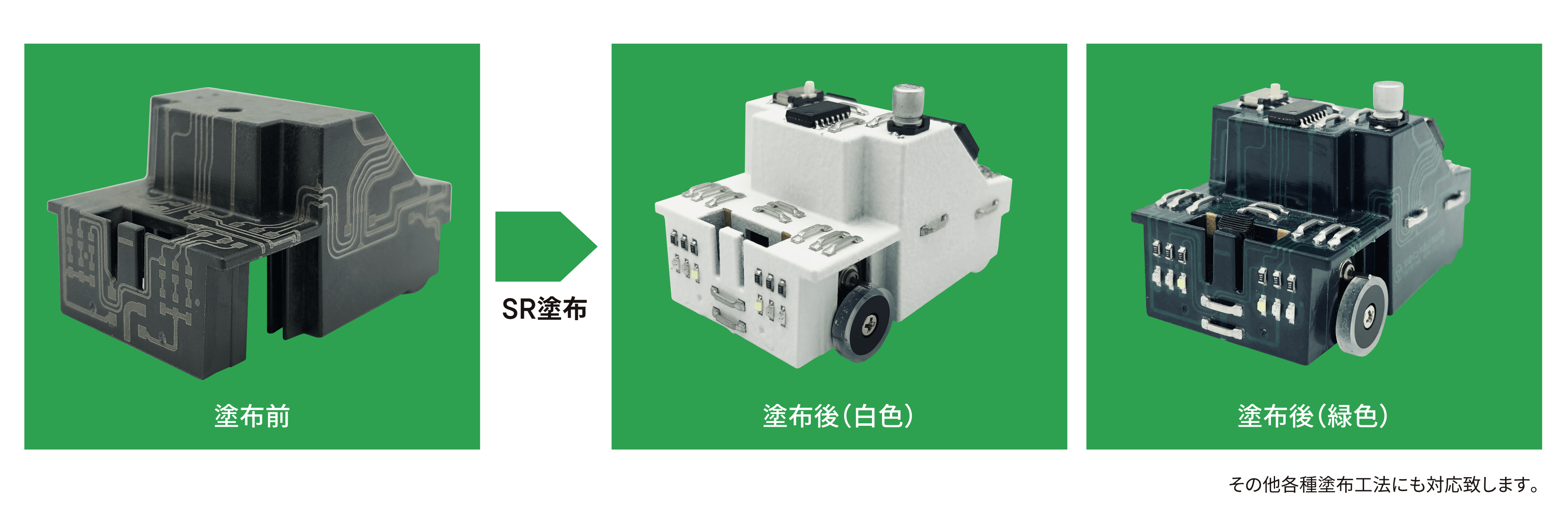

ソルダーレジスト加工例(スプレー塗布)

ソルダーレジスト加工例(スプレー塗布)

関連動画

新しい基板の形】基板がなくても自動で走る・ぶつからないミニカー🚙💨 MID minituare car 💨

新しい基板の形】プラスチックの上にも電子回路は作れる!電子工作好きな人必見!3D-MID紹介

たいようMIDチャンネル

たいようMIDチャンネル太陽インキ製造



チャンネルはこちらから

製品の設計・試作・製造に関するお問い合わせ

当社では、MID製品の設計~SR処理・実装までの工程を当社を窓口としてワンストップで承っております。
試作を行うにあたり、ワンストップ体制だからこそのスピーディーな対応、煩雑なやり取りを最小限にしつつ、きめ細やかな対応で開発をサポートいたします。
現在は、大手メーカーから新進気鋭のベンチャー企業まで、多くの企業様とのMID試作案件に取り組み、実際にお客様からは「デザインのアイデアを”カタチ”にしやすくなった」との声を多くいただいております。
また、SR処理が不要な、アンテナ市場に代表されるようなメッキのみの加工も承っております。
まずは試作のご相談から、お気軽にお問い合わせください。
